EJERCICIOS DHCP EN WINDOWS

Antes de realizar los siguientes pasos haz click en "DHCP" si quieres saber más información detallada sobre el servicio DHCP.

Enunciado del ejercicio:

Ámbito: tomillo
▪ Rango de direcciones a repartir: 192.168.0.100 - 192.168.0.110
▪ Máscara de red: 255.255.255.0
▪ Duración de la concesión: 8 horas
▪ Puerta de enlace: 192.168.0.1
▪ Servidores DNS: 8.8.8.8, 8.8.4.4
▪ Sin servidores WINS

Lo primero que vamos a realizar es instalar el servicio DHCP a nuestro servidor, para ello seguiremos los siguientes pasos:

Antes de seguir los pasos, debemos configurar las IP de nuestro servidor, para ello entraremos en las configuraciones de red y configuramos los siguientes parámetros:

Primero tenemos que añadir un nuevo rol a nuestro servidor, para ello haremos click en el apartado "Agregar roles y características".

Después se nos abrirá un menú con los parámetros de instalación, en este primer apartado haremos click en "Siguiente".

Ahora dejamos seleccionada la opción de "instalación basada en características o en roles".

Aquí seleccionamos nuestro servidor y pulsamos el botón "Siguiente".

Y aquí buscamos nuestro servicio que queremos instalar, en este caso el DHCP.

Hacemos click sobre el servicio DHCP, y se nos abre el siguiente menú, donde debemos pulsar el botón de "agregar nuevas características".

Y ahora vemos que tenemos la casilla seleccionada, y una vez tenemos la casilla seleccionada, pulsamos en el botón "Siguiente".

En este apartado dejamos todo como esta y pulsamos en "Siguiente".

"Siguiente" nuevamente.

E "instalar".

En este menú debemos completar la configuración del servicio DHCP.

Y vemos que debemos hacer click en "Confirmar".

Y después en "cerrar".

Una vez realizado todos los pasos anteriores, tendremos nuestro servicio DHCP correctamente instalado.

Ahora vamos a proceder con la configuración del servicio DHCP, desde Windows Server, para ello haremos click en DHCP, después seleccionamos nuestro servidor , presionamos click derecho y "administrador DHCP"

Y ahora vamos a proceder a crear un nuevo ámbito, para ello presionaremos click derecho en la opción IPv4, y seleccionaremos "Ámbito nuevo" y asignaremos las direcciones IP.

Y procedemos a configurar nuestro ámbito nuevo con los parámetros indicados en el ejercicio.

Aquí ponemos el nombre del ámbito, en este caso "Tomillo".

Y aquí ponemos el rango de direcciones IP indicados en el ejercicio.

Este apartado no necesitamos rellenarlo, por tanto lo dejamos en blanco y pulsamos en "Siguiente".

Configuramos la duración de 8 horas como nos indican en el ejercicio y pulsamos "Siguiente".

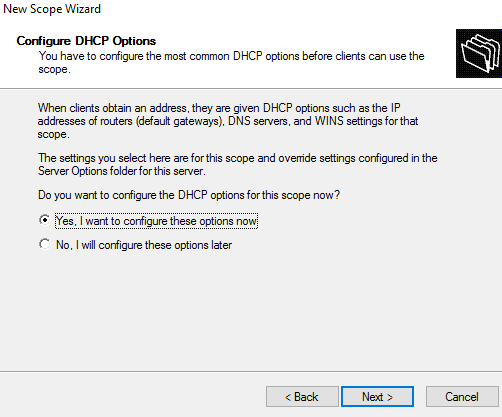

Y aceptamos la configuración del DHCP y pulsamos "Siguiente".

Aquí ponemos nuestra dirección de puerta  de enlace y la añadimos.

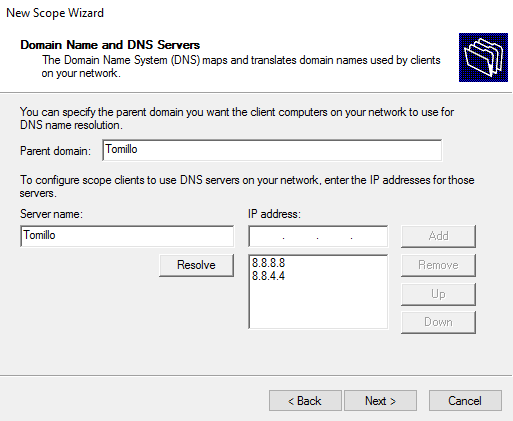

Aquí añadimos las direcciones DNS, indicadas en el ejercicio y pulsamos en "Siguiente".

En el ejercicio nos indican que no debemos configurar el ámbito de WINS server, por tanto lo dejamos en blanco y presionamos "Siguiente".

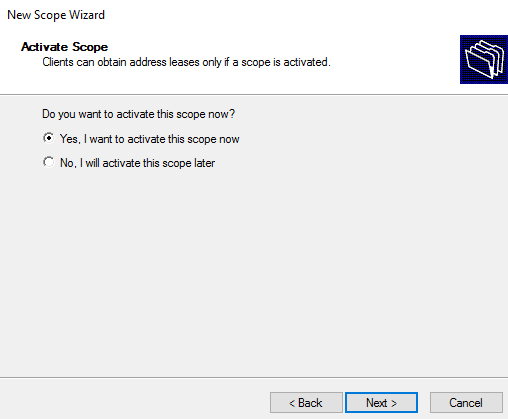

Activamos nuestro ámbito y presionamos "Siguiente".

Y finalmente ya tenemos nuestro ámbito del DHCP configurado.

Configurar el cliente:

Abriremos la configuración del VirtualBox y añadimos un adaptador con la Red Interna, y le asignamos un nombre, en este caso "Red Tomillo".

Y ahora debemos configurar el cliente con el servidor:
Para ello nos vamos a los ajustes del DHCP, y nos vamos al apartado de "acciones" y "nueva reserva".

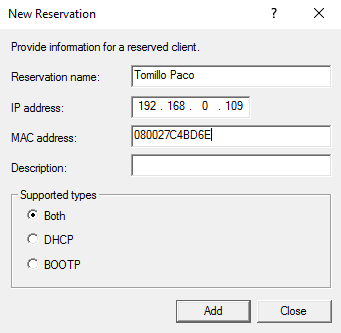

En este menú, asignamos el nombre del cliente y su dirección MAC.

EJERCICIOS:

1. Comprueba en las propiedades del servidor DHCP si has realizado la

configuración adecuada.

Aquí vemos que hemos realizado la configuración adecuadamente.

2. Comprueba las concesiones de direcciones que has realizado.

3. Coge la dirección MAC del cliente y realiza una reserva de la dirección

192.168.0.109 a dicho cliente.

4. Comprueba en cliente la configuración que ha tomado.

Cambia la dirección estática de la red interna del servidor Windows y ponle la siguiente configuración:

Configuración del servidor DHCP:
(Anteriormente ya hemos explicado como realizar la configuración del DHCP  y crear ámbitos en Windows Server).
Ahora vamos a realizar la configuración que nos piden de manera resumida, (ya que hemos explicado paso por paso como se debe realizar anteriormente).

Modifica la configuración del servidor DHCP con los siguientes datos:

▪ Ámbito: TOMILLO 2

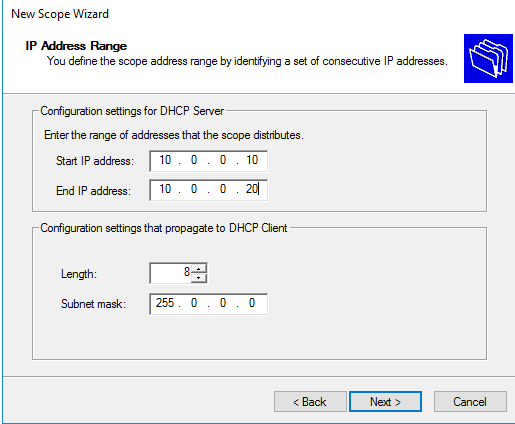

▪ Rango de direcciones a repartir: 10.0.0.10 - 10.0.0.20

▪ Máscara de red: 255.0.0.0

▪ Duración de la concesión: 1 hora

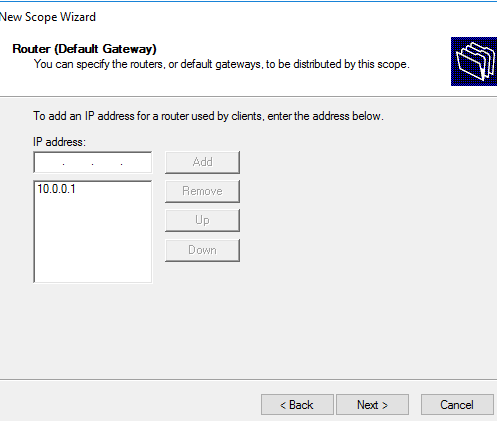

▪ Puerta de enlace: 10.0.0.1

▪ Servidores DNS: 208.67.222.222, 208.67.220.220

▪ Sin servidores WINS

1.

2.

3.

4.

5.

6.

7.

8.

9.

Configurar el cliente:

Abriremos la configuración del VirtualBox y añadimos un adaptador con la Red Interna, y le asignamos un nombre, en este caso "Red Tomillo" pero añadiremos una nueva dirección de MAC.

Ahora abrimos el servidor y configuramos los siguientes parámetros:

Ejercicios:

1. Comprueba en las propiedades del servidor DHCP que has realizado la configuración adecuada:

2. Comprueba las concesiones de direcciones que has realizado:

3. Comprueba  la configuración del cliente que ha tomado:
